ガラス基板センサー受託製造
(ファウンドリ・OEM・ODM)
ジャパンディスプレイの最先端のガラス基板微細加工技術・製造力であなたのビジネスアイデアを形にします
ディスプレイで培った
TFT微細加工 × ガラス基板
ディスプレイで培ったTFT微細加工技術をセンサー製造に展開。高精度プロセスと730×920mmの大型ガラス基板を使い、大面積・高機能センサーに適したファウンドリサービスを提供します。
ワンストップのファウンドリ
プロセス開発から製造・検査まで一貫対応。設計提案も含め、お客様仕様に合わせた最適プロセスを構築し、マスク費やリードタイムを抑えたスムーズな立ち上げと事業化を加速します。
多様なセンサー実績と高品質管理
X線センサー・IRセンサー・指紋センサーなど、用途に応じたセンサーの受託生産実績を保有。厳格な洗浄・成膜・フォトリソ・検査プロセスで高信頼・高歩留まりを追求します。「ディスプレイで磨いた品質」をセンサーファウンドリにも——JDIがものづくりの確度を高めます。
ガラス基板へTFT等の薄膜形成
ジャパンディスプレイ(JDI)は、薄膜トランジスタ(TFT)の研究開発に長年取り組み、微細加工の限界に挑み続けてきました。
高い信頼性を誇る独自設備と磨き上げた技術力は、革新的デバイスを生み出す源泉です。この蓄積した力を結集し、 ガラス基板上へのセンサー製造を中心としたファウンドリサービスやOEM・ODMを通じて、新たな価値創造に挑み続けます。 JDIの第4.5世代ガラス基材は8インチSiウェハの約21倍の加工領域を実現し、センサー大型化への挑戦を力強く後押しします。 拡張された設計自由度と高い生産性により、未来のデバイス開発に新たな可能性をもたらします。
製造拠点
【石川工場の紹介】
- 第4.5世代ガラス使用
- ISO 9001, ISO 14001, IATF 16949 取得
- 初期のモバイル～VR高精細、車載まで、幅広い量産実績あり
- 第4.5世代ガラス対応PIN成膜CVD装置稼働
- 小松空港からタクシー30分
-JR北陸本線「松任」駅から石川工場まで、タクシーで約20分
対応加工例のご紹介
加工条件詳細
リンク先のドキュメントはジャパンディスプレイの所有物であり、その扱いは当社サイトの利用条件に準じます。
加工条件詳細は以下のリンクよりダウンロードいただけます。
ご使用例
静電容量方式タッチセンサー
G4.5サイズガラスで作成するため大型対応が可能です。
X線センサー
PINフォトダイオード＋TFTで高解像度のX線画像が撮影できます。

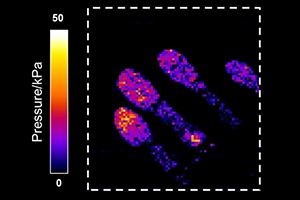

圧力センサー
先進的なTFT技術と感圧シートを組み合わせることができます。

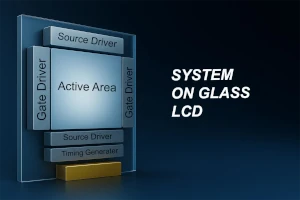

論理演算回路
LTPSでLCD駆動回路集積の実績あり 演算回路をガラス基板上に集積可能
ガラス基板センサー受託製造（ファウンドリ・OEM・ODM）に関するお問い合わせは
こちらより承ります。
